COSTRUZIONE E ATTREZZATURE MECCANICHE DI PRECISIONE AUTOMAZIONE INDUSTRIALE

RETTIFICATRICE SEDE VALVOLE MOTORE

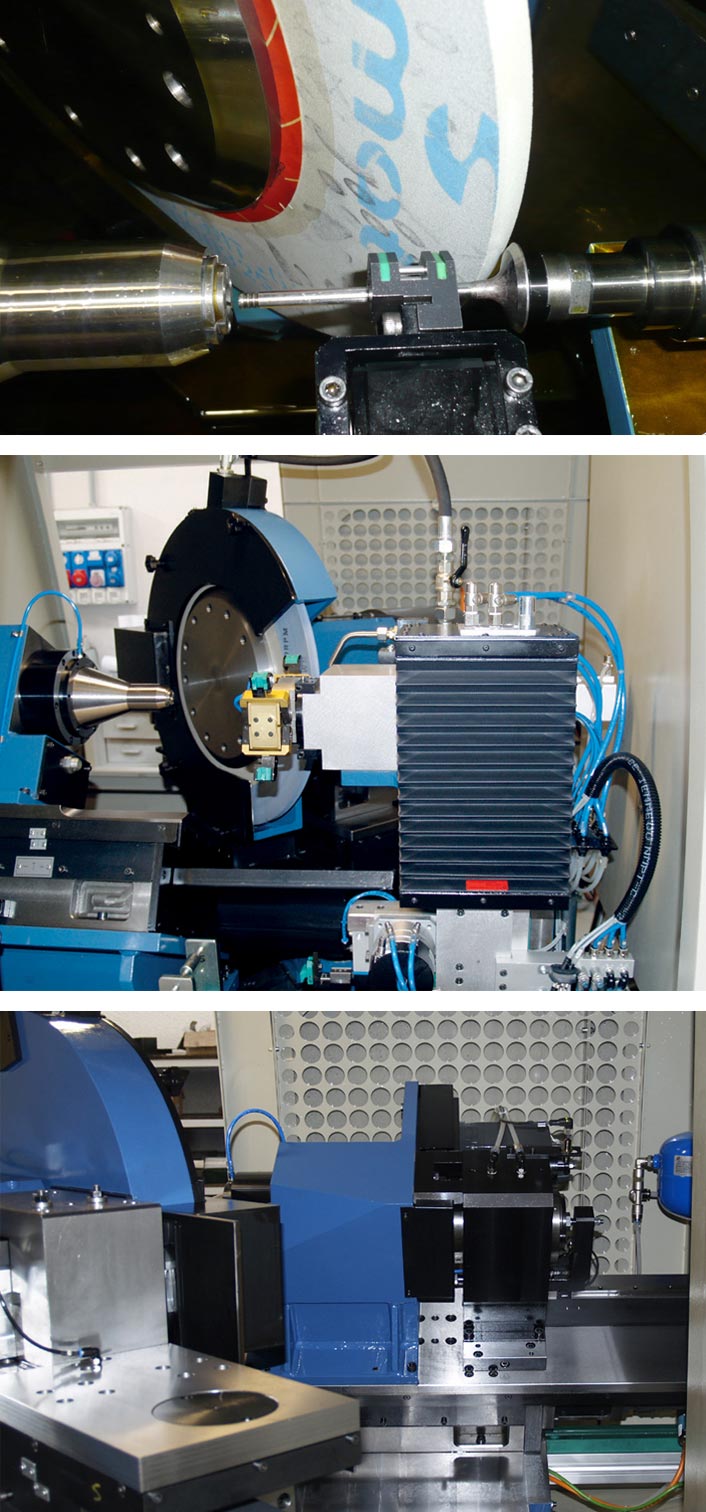

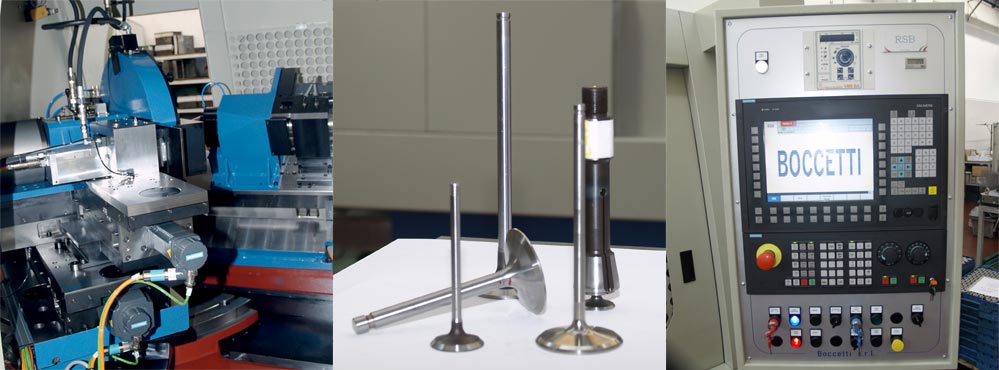

La rettificatrice RSB è progettata per eseguire la lavorazione della superficie della sede delle valvole per motori a combustione interna.

La grande flessibilità della RSB permette di lavorare valvole di dimensioni e angoli sede diversi con un tempo di cambio tipo molto rapido. La mola utilizzata è Ø 610 mm.



La grande flessibilità della RSB permette di lavorare valvole di dimensioni e angoli sede diversi con un tempo di cambio tipo molto rapido.

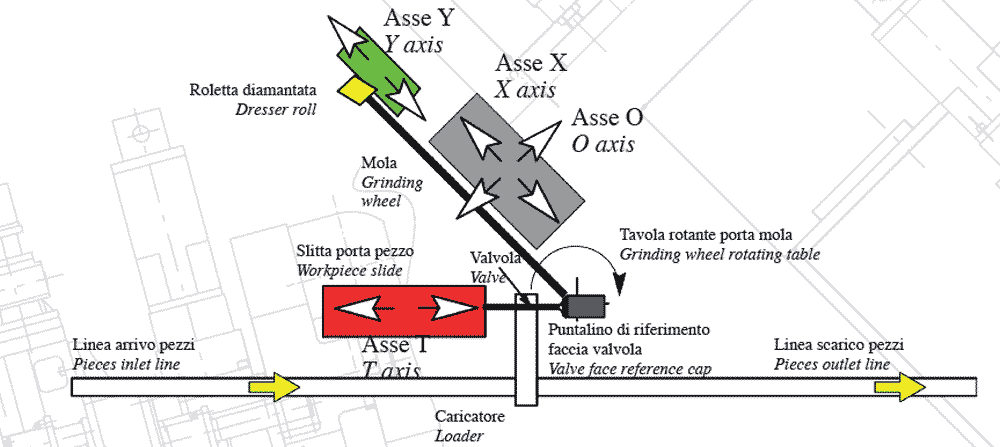

COMPONENTI PRINCIPALI

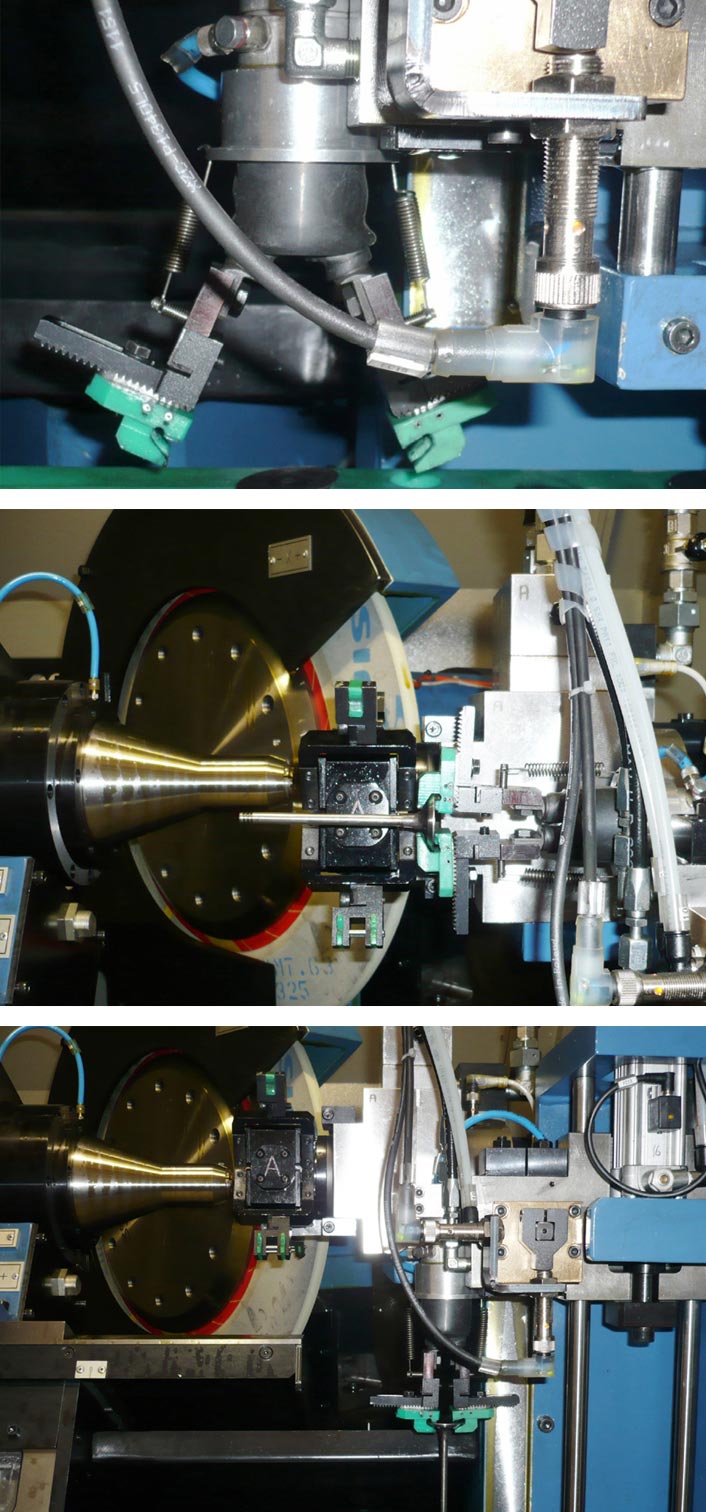

  • Slitta porta pezzo con mandrino e motorizzazione è impiegata per caricare e scaricare il pezzo e per imprimergli la rotazione contraria alla mola. Trattiene la valvola in lavorazione con una pinza coassiale al mandrino. È dotata di espulsore della valvola lavorata.
  • Slitta porta mola con mandrino e perno di rotazione ha la possibilità di ruotare attorno ad un asse verticale per lavorare valvole con differenti angoli sede. Cambio angolo sede completamente automatico controllato da CNC.
  • Slitta oscillante impartisce alla mola una oscillazione sul piano orizzontale per migliorare il livello qualitativo della finitura.

  • Mandrino porta diamante mette in rotazione la rolletta diamantata utilizzata per il ciclo di diamantatura della mola predeterminato.
  • Sistema di riferimento valvola in carico permette il posizionamento corretto della valvola durante la presa da parte della pinza del mandrino porta pezzo. Il riferimento posizionale è la faccia della valvola.
  • Caricatore è un sistema pneumatico per prelevare la valvola dalla linea di carico, sollevarla a livello della testa porta pezzo, e depositare di nuovo la valvola sulla linea di scarico al termine della lavorazione.
  • Sistema automatico di equilibratura della mola.
DATI TECNICI / TECHNICAL FEATURES
. unita di misura valore
Gamma di angolo sede gradi 45° - 71°
Dimensione valvola: diametro testa
diametro stelo
lunghezza		 mm. 20 - 60
4,5 - 12
75 - 200
Tempo ciclo pz/h 700
Dimensioni mola mm. 610 x 17 x 304,8
Velocità periferica max. mt./sec. 100
Potenza elettromandrino mola kW 16
Alimentazione V/Hz 400V 50Hz 3pH
Aria bar 5 - 6

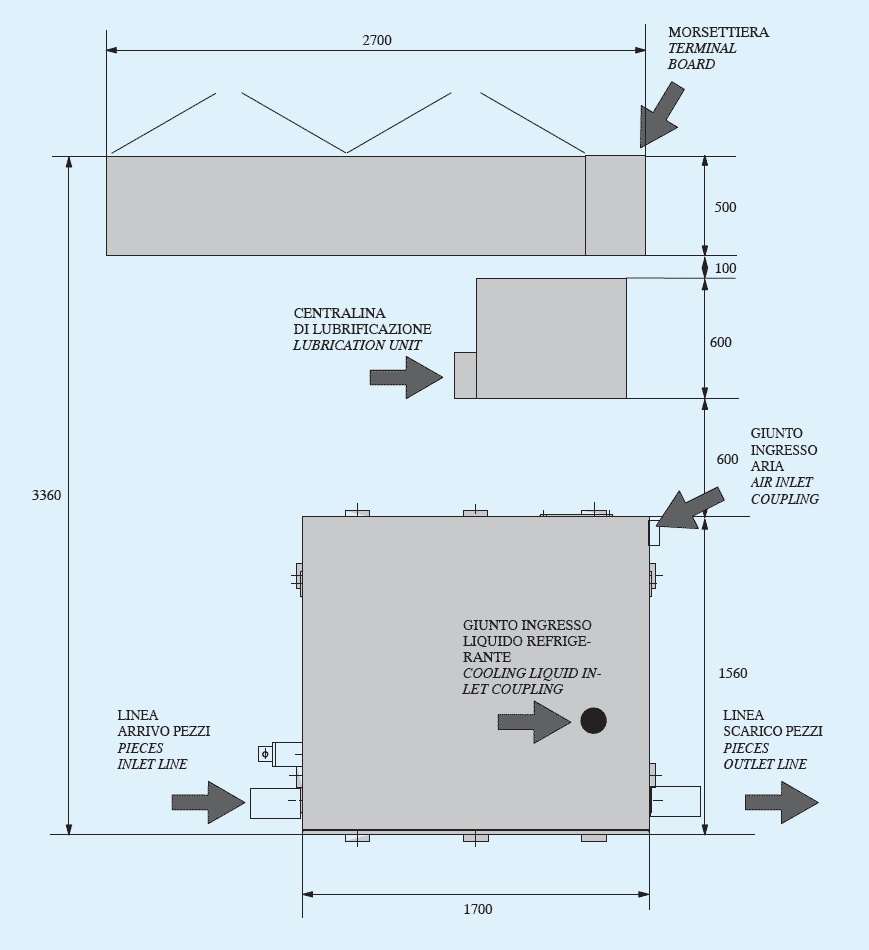

Dimensioni (x altezza 2100 mm.) mm. 1700 x 1560
Peso macchina kg. 6500
