L’elevata capacità produttiva e lo standard qualitativo soddisfano le più esigenti richieste del mercato in quanto la RGB è il risultato di ricerche focalizzate alla produzione di valvole per motore.
Basamento realizzato in granito che garantisce vantaggi sia in stabilità dimensionale sia di smorzamento delle vibrazioni e di coefficente di dilatazione termica ridotto

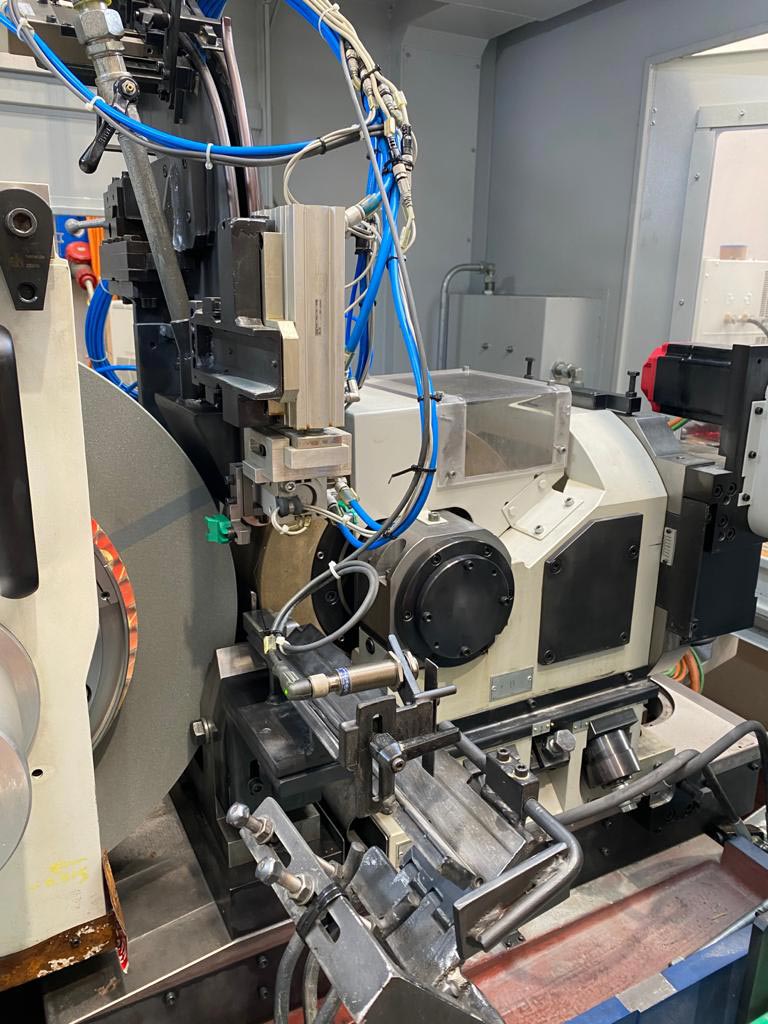

Caricatore di gravità con cilindro e pinza pneumatica per appoggio valvola su lama (carico positivo)

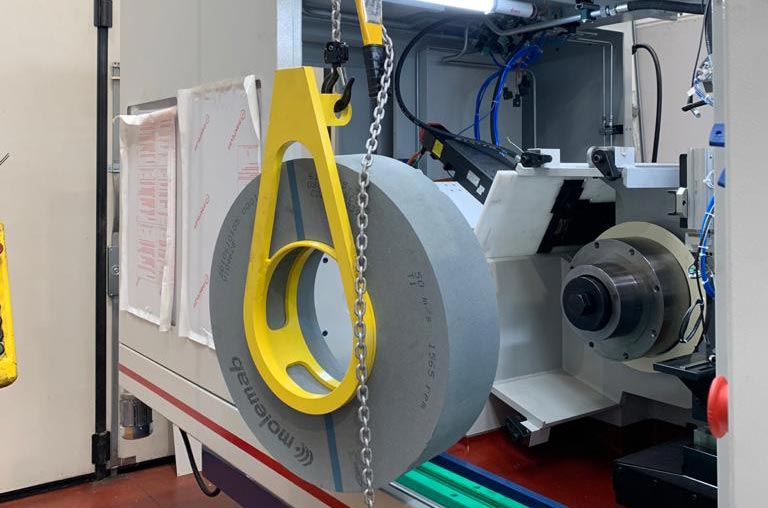

La mola operatrice è messa in funzione da un mandrino idrodinamico velocità 45 mt./s
Non avendo trasmissione meccanica il livello di vibrazione è ridotto al minimo.
Il gruppo è dotato di un equilibratore dinamico automatico.
La diamantatura della mola operatrice è gestita a CNC tramite un elettrimandrino da 8000 giri/minuto.
Il mandrino mola condutrice è montato du un doppio supporto con cuscinetti a rulli di alta precisione ed è messo in rotazione da un motore Brushless.
| DATI TECNICI / TECHNICAL FEATURES | ||
|---|---|---|
| . | unita di misura | valore |
| Gamma diametro stelo | mm. | 4 - 13 |
| Ampiezza fascia mola | mm. | 150 / 200 |
| Dimensione mola operatrice | mm. | 610 x 150 x 304,8 |
| Velocità lavoro mola operatrice | mt./sec. | 20 - 45 |
| Dimensioni mola conduttrice | mm. | 350 x 150 x 127 |
| Tempo ciclo | pz/h | 400 |
| Alimentazione | V/Hz | 400V 50Hz 3Ph |
| Aria | bar | 5 - 6 |

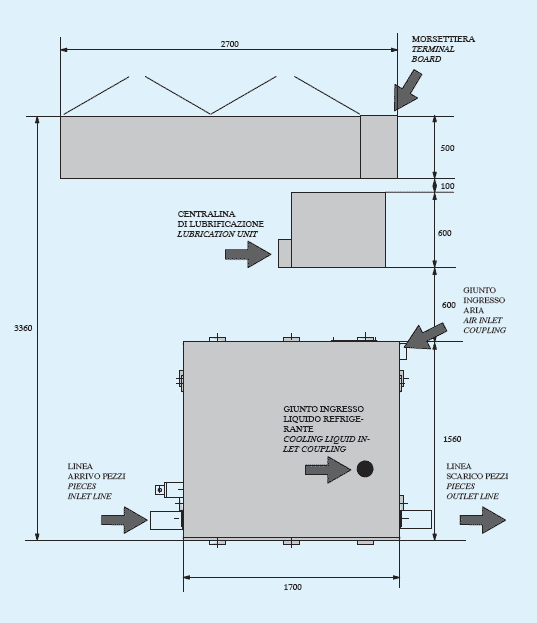

| Dimensioni (x altezza 2000 mm.) | mm. | 2400 x 1600 |
| Peso macchina | kg. | 8500 |
